DIAGRAM
Communication Diagram adalah perpanjangan dari diagram objek yang menunjukkan objek beserta pesan yang berpindah dari satu objek ke objek lainnya. Selain asosiasi antar objek, Communication Diagram menunjukkan pesan yang dikirimkan objek satu sama lain.

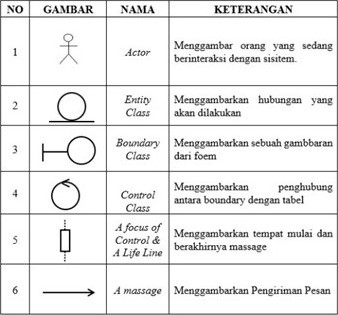

Komponen Diagram
Dalam UML (Unified Modeling Language), diagram komunikasi adalah salah satu jenis diagram interaksi yang digunakan untuk menggambarkan interaksi antara objek-objek dalam sebuah sistem. Diagram komunikasi menyoroti aliran pesan antara objek-objek tersebut. Komponen utama dari diagram komunikasi UML meliputi:
Communication Diagram

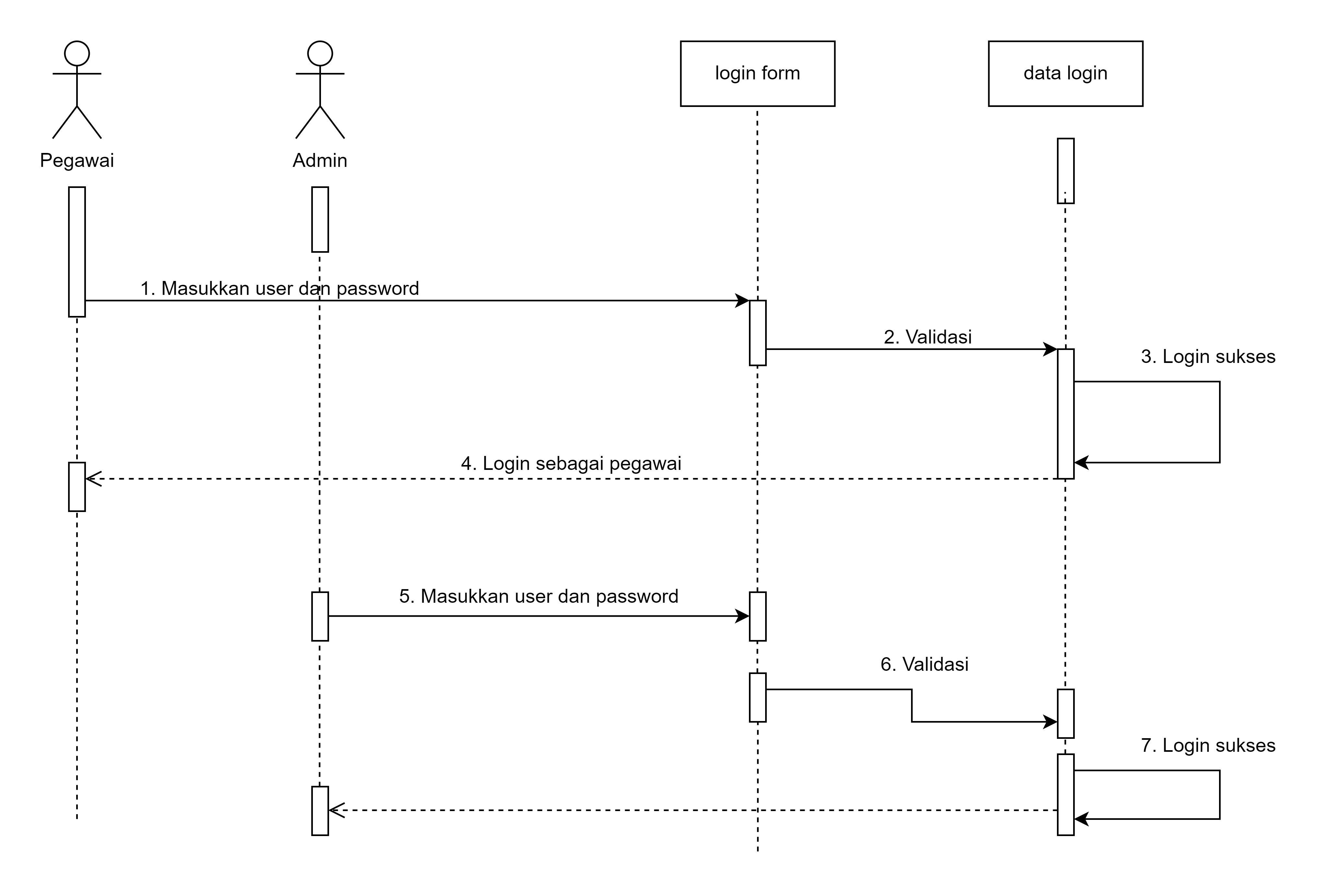

Mementingkan interaksi antar Objek - Objek dalam sistem dan juga mirip dengan sequence diagram namun lebih berfokus pada peran setiap objek dan hubungan antar objek lain
.png)
Perbedaan antara Sequence Diagram dan Communication Diagram
- Sequence Diagram menunjukkan urutan waktu interaksi antar objek, sedangkan Communication Diagram hanya menampilkan pesan yang dikirim antar objek.
- Sequence Diagram lebih fokus pada urutan eksekusi, sedangkan Communication Diagram lebih fokus pada struktur komunikasi antar objek.
- Kasarannya sequence lebih detail ketimbang dengan communication diagram dan juga communication berfokus pada proses struktur komunikasi antar objek
